Especificação e desempenho de testes de tubos e conexões de fluoropolímero PFA
►Especificações
Projetado com simplicidade e fácil instalação, o FIT-ONE supera a deficiência que os acessórios do tipo flare têm em comum: falta de resistividade.
Temperatura máxima de operação: 392°F (varia de acordo com o material do anel de compressão)
Pressão máxima de operação: 101,5 Psi G
Fluido aplicável: Líquido
Material do tubo aplicável: PFA ou PTFE
Material da porca: PFA
Material do corpo: PFA ou PTFE
O desenvolvimento desse acessório revolucionário é possível graças ao nosso modelo de negócios, que apresenta os seguintes recursos:

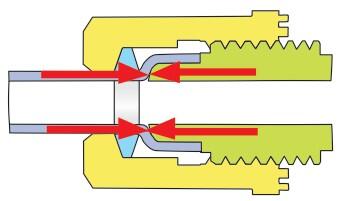

►Alta resistividade contra tração torna o encaixe confiável
O design do anel de compressão FIT-ONE da PFA Fitting é uma solução perfeita para a deficiência do encaixe do tipo alargador geral.
O anel de compressão segura firmemente o tubo, alcançando alta resistividade contra tração.
A porca do parafuso pressionará o anel de compressão quando fixado no local designado, protegendo a junção entre o tubo PFA e o encaixe do corpo PFA .

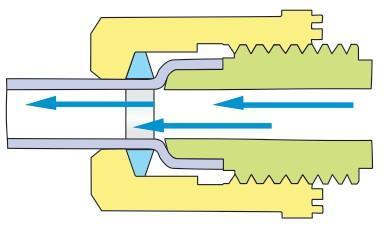

►Pequena perda de pressão do fluido e fácil substituição de líquidos
A porca de fixação de baixo torque ajuda a proteger o fluxo do caminho do fluido, minimizando a perda de pressão do fluido e diminuindo os resíduos de líquido.
Como resultado, a substituição de líquidos pode ser realizada facilmente.

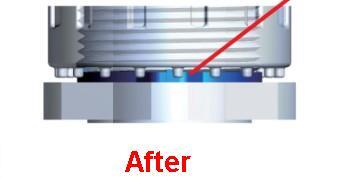

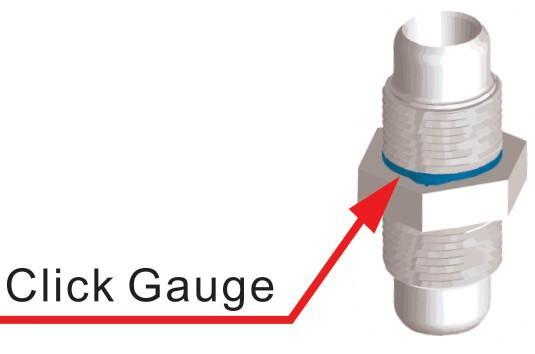

► Click-Gauge como lembrete de fixação
O Click-Gauge indica o local ideal de fixação, maximizando o desempenho do encaixe sem danificá-lo.
Quando a porca é apertada no local ideal do corpo, o medidor notificará o operador por meio de vibração ou som.

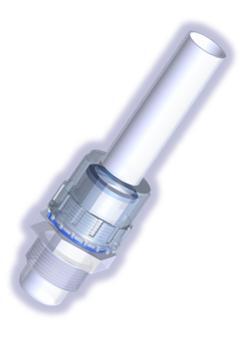

► Conjunto de encaixe FIT-ONE PFA
- FIT-ONE promete simplicidade de uso e máxima segurança na operação
- O encaixe PFA oferece grande resiliência contra tensões extremas e mantém uma conexão firme mesmo quando o tubo é esticado duas vezes no comprimento
- Rastreabilidade total para cada produto
- Totalmente personalizável para atender a todas as suas demandas
- Ganha tempo precioso para reagir em caso de incidentes indesejados
- Vazamento zero em testes de ciclo de ácido sulfúrico a 98% em alta temperatura
- Excelente desempenho com design simples.
- Economiza mais tempo e mão de obra com chaves especiais, componentes e ferramentas de montagem.
1. Anel de compressão
2. Porca PFA
3. Corpo de conexões PFA
4. Tubo PFA
5. Pistola de ar quente
6. Ferramentas de alargamento
► Montagem Método para conexões tipo flare FIT-ONE PFA
1. Corte o Tubo PFA uniformemente com um cortador de tubos.

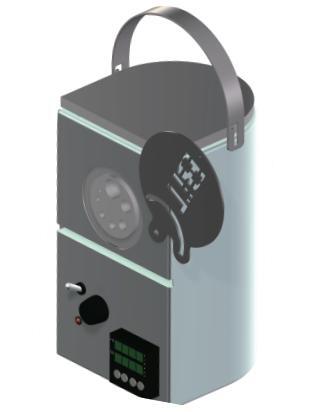

2. Ligue a energia e ajuste o aquecedor para a temperatura apropriada.

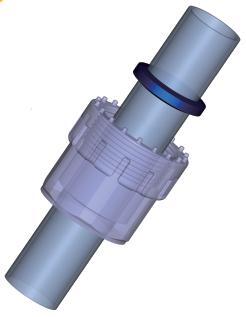

3. Aplique a porca e Anel de compressão para o Tubo PF A , nessa ordem.

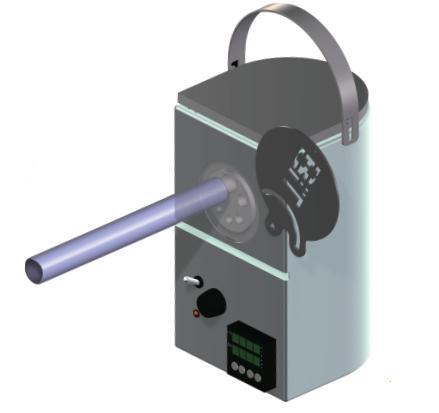

4. Após atingir a temperatura definida, insira o PFA Tub e na porta de acasalamento. Remova no momento apropriado.

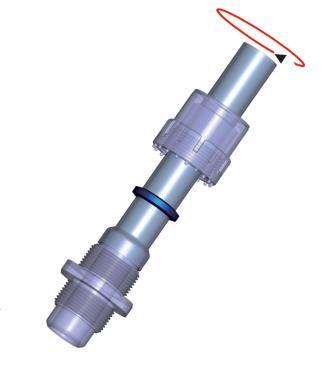

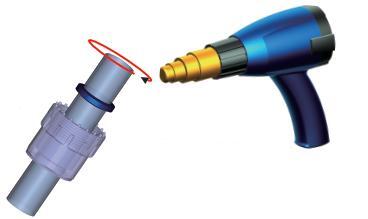

*Alternativa: Pistola de ar quente . Ao usar uma pistola de ar quente, aqueça o tubo até 320ºC e gire o PFA Tu be para mantê-lo aquecido uniformemente.

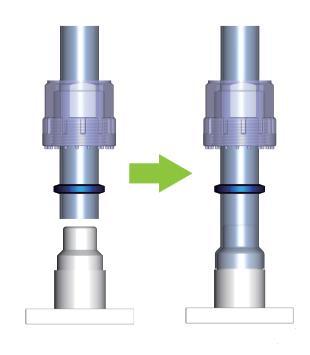

5. Insira a ferramenta de alargamento no tubo PFA imediatamente e remova-a quando esfriar.

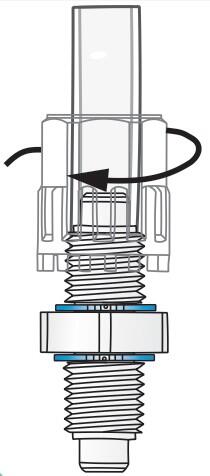

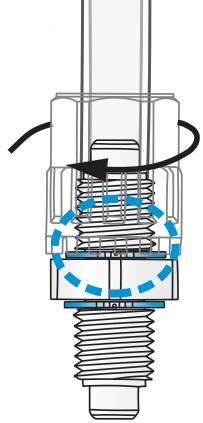

6. Insira o tubo no encaixe e aperte a porca até que a garra da porca entre em contato com o medidor de clique.

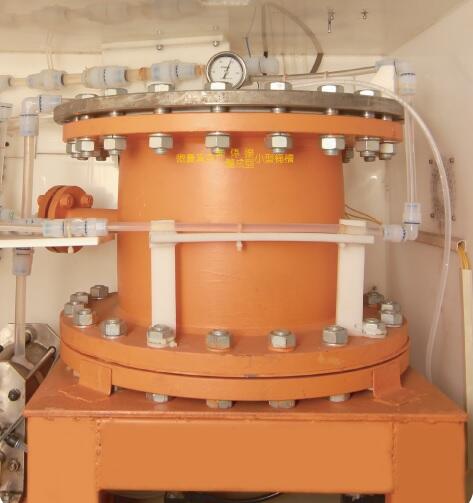

►Testado para ácido sulfúrico 98% a 150°C
- Com tanque de microvácuo não soldado
- Testado para 98% de ácido sulfúrico a 150°C
- Capacidade 200L ~ 500L
- Pressão máxima de operação 10 -1 mbar a 25°C
- Revestimento de tanque de PFA moldado por transferência , sem juntas de soldagem

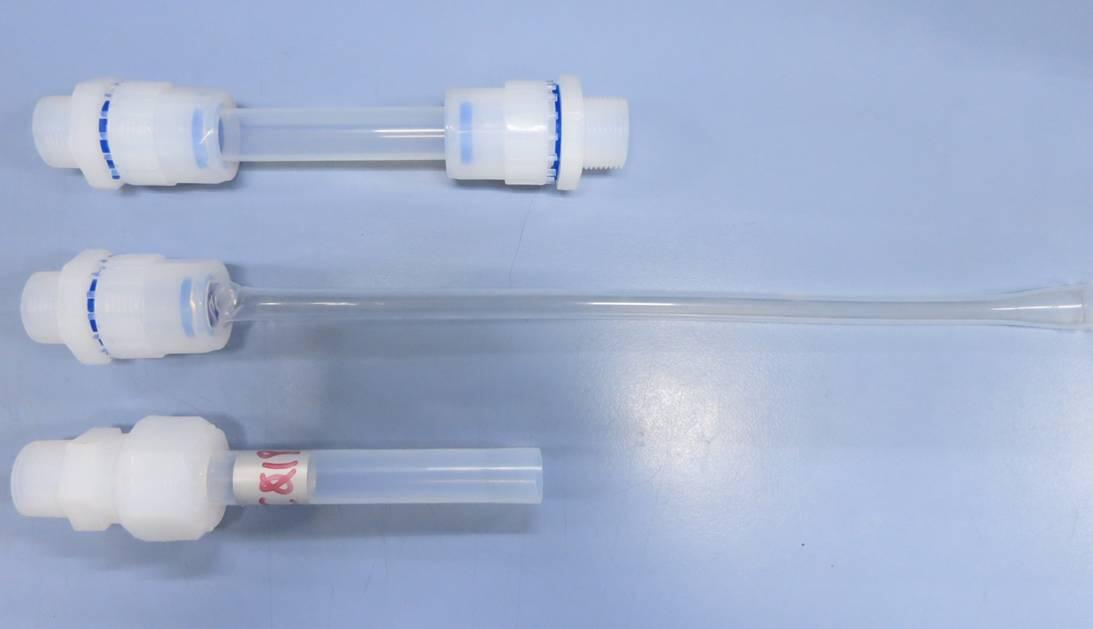

► Ensaios de tração de conexões PFA
- O tubo PFA é puxado e estendido duas vezes mais antes de cair.
- Ótimo desempenho em resistência à pressão.
► Resistência à pressão/resistência mecânica dos acessórios PFA
- Teste de ruptura de pressão hidráulica (padrão SEMI-F10)
- O encaixe de fluoropolímero FIT-ONE permanece bem conectado sob alta pressão, mesmo quando o tubo explode.
- Tubo PFA da BUENO ainda apresenta espessura de parede uniforme após a explosão
* Reservamo-nos o direito de alterar, interpretar o design, as informações e/ou as especificações de todo o conteúdo sem aviso prévio.*
